Podłączenie wymiennika ciepłej wody krok po kroku poradnik montażu i eksploatacji

Podłączenie wymiennika ciepłej wody to zadanie, które może wydawać się skomplikowane, zwłaszcza dla początkujących instalatorów czy właścicieli domów planujących samodzielny montaż. W praktyce jednak, znając zasady działania, schematy i wymagania techniczne, można wykonać instalację bezpiecznie i efektywnie. Poniższy poradnik kompleksowo przeprowadzi Cię przez kolejne etapy — od wyboru wymiennika, przez przygotowanie narzędzi, aż po uruchomienie i serwisowanie systemu.

Jak działa wymiennik ciepłej wody? Wymiennik przekazuje ciepło z medium grzewczego (zazwyczaj wody kotłowej) do wody użytkowej bez mieszania obu obiegów.

Jakie są podstawowe rodzaje wymienników? Najbardziej popularne to wymienniki płytowe i rurowe, różniące się budową i zastosowaniem.

Jak przygotować się do montażu wymiennika ciepłej wody? Należy zgromadzić odpowiednie narzędzia i materiały, a także zapoznać się z normami oraz zasadami bezpieczeństwa.

Jak wygląda schemat podłączenia wymiennika do kotła i instalacji CWU? Uwzględnia on zawory bezpieczeństwa, pompy obiegowe, oraz odpowiedni układ hydrauliczny.

Jakie są najczęstsze błędy montażowe i jak ich uniknąć? Najczęściej popełniane błędy to nieszczelności, błędne podłączenie zaworów i brak odpowiedniej regulacji przepływu.

Jak dbać o wymiennik podczas eksploatacji? Regularna konserwacja, czyszczenie i kontrola parametrów pracy zapewniają długą żywotność i wysoką efektywność.

Czy można zintegrować wymiennik z systemem inteligentnego sterowania? Tak, nowoczesne instalacje pozwalają na podłączenie wymienników do systemów smart home, co poprawia komfort i oszczędność energii.

Podstawowe informacje o wymienniku ciepłej wody

Rodzaje wymienników i ich zastosowanie

Wymienniki ciepłej wody dzielą się głównie na dwa typy: płytowe i rurowe. Z mojego doświadczenia wynika, że wybór odpowiedniego modelu zależy przede wszystkim od specyfiki instalacji i wymagań dotyczących przepływu ciepłej wody.

• Wymienniki płytowe składają się z metalowych płyt, pomiędzy którymi przepływają dwa niezależne obiegi cieczy. Są kompaktowe, efektywne i łatwe w montażu, idealne do małych i średnich instalacji domowych.
• Wymienniki rurowe mają budowę rurową — rury zanurzone w zbiorniku z wodą użytkową. Sprawdzają się przy większych przepływach i są bardziej odporne na zanieczyszczenia w medium grzewczym.

Znając różnice, możesz dobrać wymiennik, który najlepiej odpowiada Twoim potrzebom.

Zasada działania wymiennika

Wymiennik zapewnia przekazywanie ciepła pomiędzy dwoma obiegami: gorąca woda kotłowa oddaje ciepło wodzie użytkowej, która nie miesza się z wodą grzewczą. To gwarantuje bezpieczeństwo i higienę, jednocześnie umożliwiając efektywne wykorzystanie energii.

Temperatura wody użytkowej jest regulowana poprzez sterowanie przepływem i parametrami pracy wymiennika. Dzięki temu można dostosować system do aktualnych potrzeb i uzyskać oszczędność energii.

Przygotowanie do podłączenia wymiennika

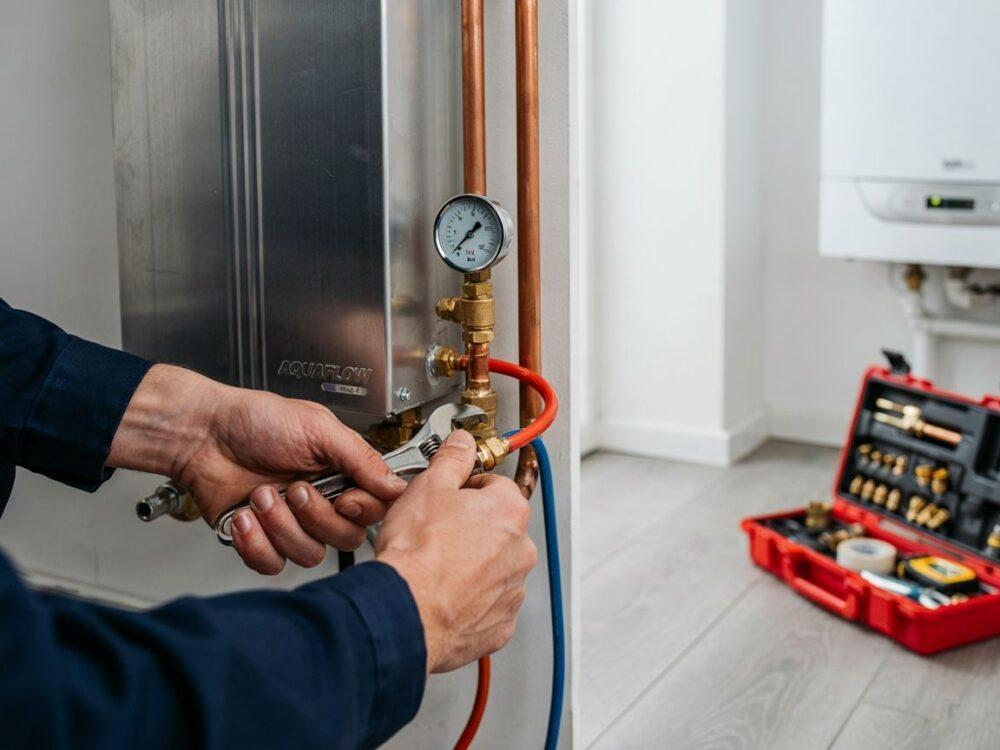

Wymagane narzędzia i materiały

Przed rozpoczęciem montażu upewnij się, że masz pod ręką:

• Klucze nastawne i płaskie (różne rozmiary)
• Taśmę teflonową do uszczelniania gwintów
• Rury miedziane, stalowe lub tworzywowe zgodne z instalacją
• Zawory kulowe i bezpieczeństwa
• Pompy obiegowe dopasowane do wymagań przepływu
• Uszczelki i elementy mocujące wymiennik
• Manometr i termometr do testów instalacji
• Środki czyszczące i konserwujące do wymiennika

W praktyce warto także mieć pod ręką instrukcję techniczną dostarczoną przez producenta wymiennika.

Bezpieczeństwo i normy montażowe

Podczas instalacji wymiennika musisz przestrzegać obowiązujących norm, takich jak PN-EN 12828 dotyczącej instalacji centralnego ogrzewania oraz norm dotyczących bezpieczeństwa elektrycznego i hydraulicznego.

Ważne jest, by instalacja była odporna na ciśnienie robocze i posiadała zawory bezpieczeństwa zgodne z wymaganiami. Montaż powinien być wykonywany tak, aby zapobiec wyciekom, przeciążeniom termicznym i zapewnić łatwy dostęp do serwisu.

Z mojego doświadczenia wynika, że przestrzeganie tych zasad minimalizuje ryzyko awarii i zwiększa trwałość instalacji.

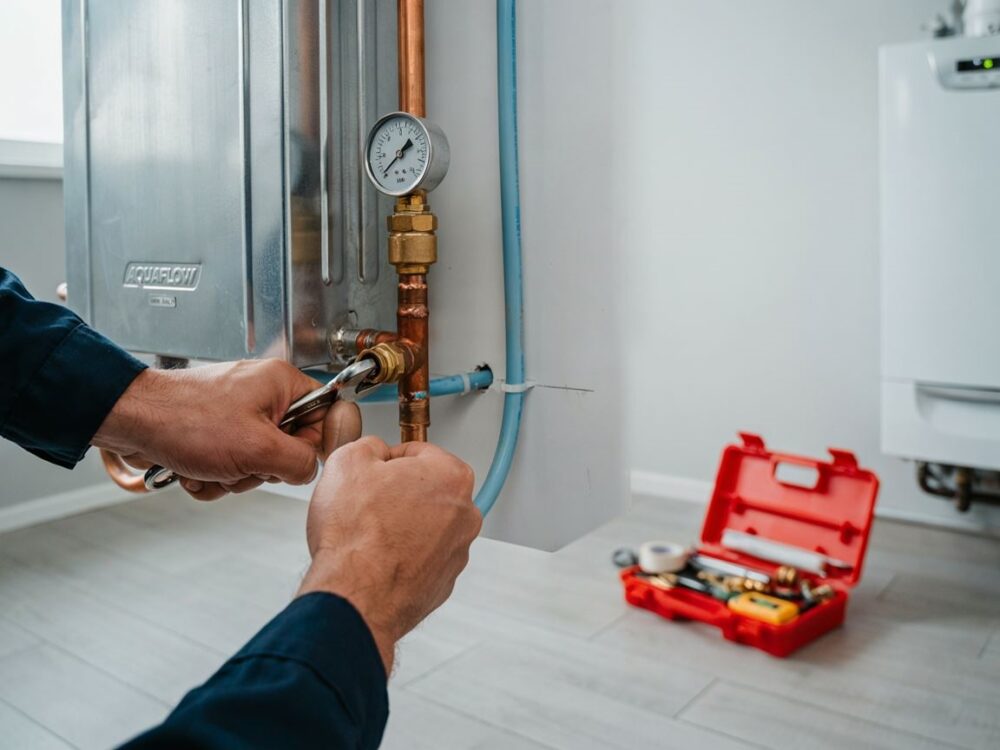

Schemat podłączenia wymiennika ciepłej wody

Podłączenie do instalacji grzewczej

Kluczowym etapem jest prawidłowe połączenie wymiennika z kotłem grzewczym i instalacją ciepłej wody użytkowej (CWU). Standardowy schemat obejmuje:

• Wejście gorącej wody z kotła do wymiennika (zasilanie)
• Wyjście ochłodzonej wody z wymiennika powracającej do kotła (powrót)
• Obieg wody użytkowej do instalacji ciepłej wody

Dla zachowania prawidłowego przepływu stosuje się zawory regulacyjne i kulowe, które umożliwiają odcięcie lub regulację obiegu.

Elementy instalacji hydraulicznej

Zawory i zabezpieczenia

Ważnym elementem jest montaż zaworów bezpieczeństwa, które zabezpieczają układ przed nadmiernym ciśnieniem i temperaturą. Zaleca się stosowanie zaworów termostatycznych i zwrotnych, które zapobiegają cofaniu się wody i niekontrolowanym wzrostom ciśnienia.

Dodatkowo zawory kulowe ułatwiają konserwację i ewentualną wymianę wymiennika bez konieczności opróżniania całej instalacji.

Pompa obiegowa i sterowanie

Pompa obiegowa zapewnia wymuszenie przepływu czynnika grzewczego przez wymiennik. Warto dobrać pompę o odpowiedniej wydajności i ciśnieniu, aby utrzymać stałą temperaturę wody użytkowej.

Nowoczesne systemy sterowania pozwalają na automatyczną regulację przepływu i temperatury, co zwiększa efektywność energetyczną i komfort użytkowania. Integracja z systemami smart home umożliwia zdalne sterowanie i monitorowanie pracy wymiennika.

Montaż wymiennika krok po kroku

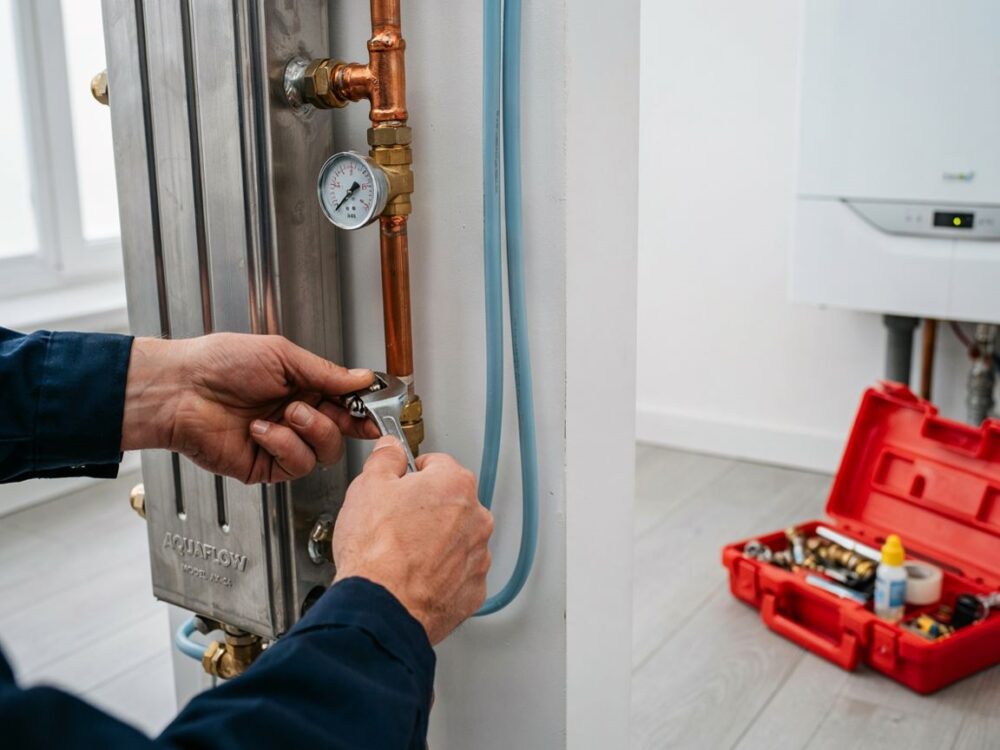

Montaż mechaniczny i mocowanie

1. Wybierz miejsce montażu, zapewniając łatwy dostęp do wymiennika i elementów instalacji.
2. Zamocuj wymiennik do ściany lub stelaża za pomocą dostarczonych uchwytów i kołków, dbając o stabilność i poziom montażu.
3. Zachowaj odpowiednie odstępy od innych urządzeń instalacji oraz od ścian dla umożliwienia serwisu.
4. Sprawdź, czy powierzchnia montażowa jest czysta i wolna od zanieczyszczeń.

Z mojego doświadczenia wynika, że mocne i stabilne zamocowanie jest podstawą bezproblemowej eksploatacji.

Podłączenie instalacji wodnej

1. Podłącz przewody zasilające i powrotne z kotła do wymiennika, stosując uszczelnienia (np. taśma teflonowa, uszczelki).
2. Podłącz obieg wody użytkowej, zapewniając prawidłowy kierunek przepływu zgodny ze schematem.
3. Zamontuj zawory kulowe i bezpieczeństwa w miejscach określonych w dokumentacji technicznej.
4. Zainstaluj pompę obiegową i podłącz ją zgodnie z zaleceniami producenta.

Pamiętaj, by zachować szczelność połączeń oraz unikać naprężeń mechanicznych na rurach.

Sprawdzenie szczelności i testy działania

1. Przed uruchomieniem instalacji wypełnij ją wodą i odpowietrz dokładnie przewody.
2. Sprawdź szczelność wszystkich połączeń pod ciśnieniem roboczym (zwykle 6-10 bar).
3. Uruchom kocioł i wymiennik, monitorując temperaturę i ciśnienie.
4. Sprawdź działanie zaworów bezpieczeństwa i pomp.
5. Wykonaj regulację przepływu i temperatury, dopasowując parametry pracy do potrzeb użytkownika.

Regularne testy zapobiegają awariom i pozwalają szybko wykryć usterki.

Eksploatacja i serwis wymiennika

Najczęstsze problemy i ich naprawa

• Nieszczelności – zwykle wynikają z niewłaściwego uszczelnienia lub uszkodzenia elementów. Wymienia się uszczelki lub poprawia połączenia.
• Spadek wydajności wymiennika – może być spowodowany osadzaniem się kamienia lub zanieczyszczeń. Konieczne jest czyszczenie i odkamienianie.
• Awaria pompy obiegowej – objawia się brakiem cyrkulacji wody, wymaga wymiany lub naprawy.
• Problemy z regulacją temperatury – wynikają z uszkodzenia termostatów lub złej konfiguracji systemu sterowania.

Regularna konserwacja i czyszczenie

Zaleca się wykonywanie okresowych przeglądów co najmniej raz w roku, obejmujących:

• Kontrolę szczelności i czystości wymiennika
• Sprawdzenie stanu zaworów i pomp
• Czyszczenie wymiennika z osadów kamienia i zanieczyszczeń (metodą mechaniczną lub chemiczną)
• Kalibrację i regulację systemu sterowania

Regularna konserwacja przedłuża żywotność wymiennika i utrzymuje wysoką efektywność energetyczną.

Optymalizacja pracy wymiennika

Dzięki zastosowaniu nowoczesnych sterowników i automatyki można dostosować pracę wymiennika do zmieniających się warunków, co:

• Zmniejsza zużycie energii
• Zapewnia stałą i komfortową temperaturę wody użytkowej
• Minimalizuje ryzyko awarii

Z mojego doświadczenia wynika, że integracja z systemem smart home przynosi wymierne korzyści w codziennej eksploatacji.

Nowoczesne rozwiązania i integracja z systemami smart home

Współczesne instalacje grzewcze coraz częściej wykorzystują inteligentne sterowanie, które umożliwia:

• Zdalne monitorowanie parametrów pracy wymiennika i instalacji
• Automatyczną regulację temperatury i przepływu na podstawie prognozy pogody lub harmonogramu użytkowania
• Powiadomienia o awariach lub konieczności serwisu
• Integrację z systemami fotowoltaicznymi i magazynami energii

Takie rozwiązania zwiększają komfort, bezpieczeństwo i efektywność energetyczną instalacji grzewczej.

Z mojej praktyki instalatorskiej wynika, że inwestycja w inteligentne sterowniki szybko się zwraca dzięki obniżeniu kosztów eksploatacji i zwiększeniu niezawodności systemu.

Wszystkie opisane etapy, od wyboru wymiennika, przez instalację, do serwisu i nowoczesnej integracji, tworzą kompletny przewodnik dla osób pragnących samodzielnie lub z pomocą fachowców podłączyć wymiennik ciepłej wody. Pamiętaj, że kluczowa jest dbałość o szczegóły i przestrzeganie norm, co zapewni długotrwałą i bezawaryjną pracę instalacji.
